產品概述

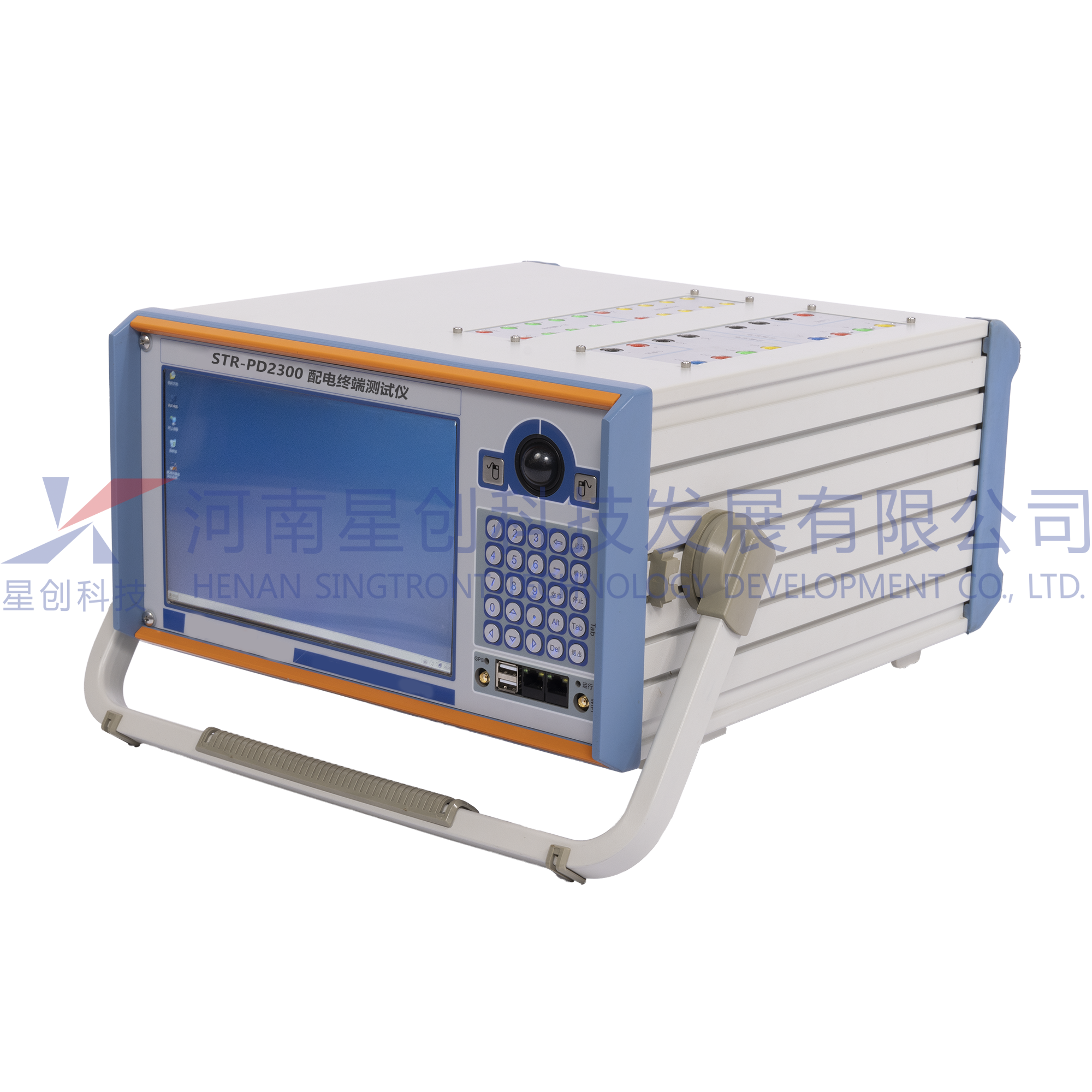

STR-PD2300 配電自動化終端測試儀是我公司首創的設計最大528V電壓輸出、支持任意1路100A電流輸出；可對配電自動化終端（ FTU 、DTU、TTU、故障指示器）批量自動化測試及饋線自動化（FA）進行全功能測試；簡潔直觀的操作界面，豐富全面的測試功能， 穩定高效的硬件平臺，便攜耐用的整機設計。

技術特點

n 自動化測試解決方案：實現對配網10~35kV自動化終端設備的保護功能、“三遙”性能、通訊規約、饋線自動化等功能的自動化測試， 精度高，速度快， 運輸方便

■  獨創的8U8I輸出，可全面自動化測試終端的各種功能，包括20倍（100A）大電流沖擊測試.可進行多組終端同時測試

■  對配電自動化終端設備( DTU 、FTU 、TTU、故障指示器）一鍵自動化聯調測試， 無需人工干預

■   完善的虛擬主站和監視主站功能，在單機模式下完成通訊、聯調對點等功能測試

■   不停電的狀態下，實現多點的DTU/FTU及TTU終端的同步故障模擬，配合主站進行故障區域判斷、故障隔離和供電恢復策略的執行，實現完整的饋線自動化（FA）功能測試

■  可針對不同終端自定義測試方案庫，測試時智能匹配、一鍵測試，并生成標準測試報告

■  支持IEC101、IEC104等通訊規約 ，一鍵導入各大配電自動化終端廠家的規約點表

■  可讀取故障錄波數據文件，回放故障波形情況下終端的動作行為

■  8路264V電壓、8路30A電流輸出，精度可達0.05級

■  提供網口，串口，USB，4G、GPS，WiFi等多種通訊接口

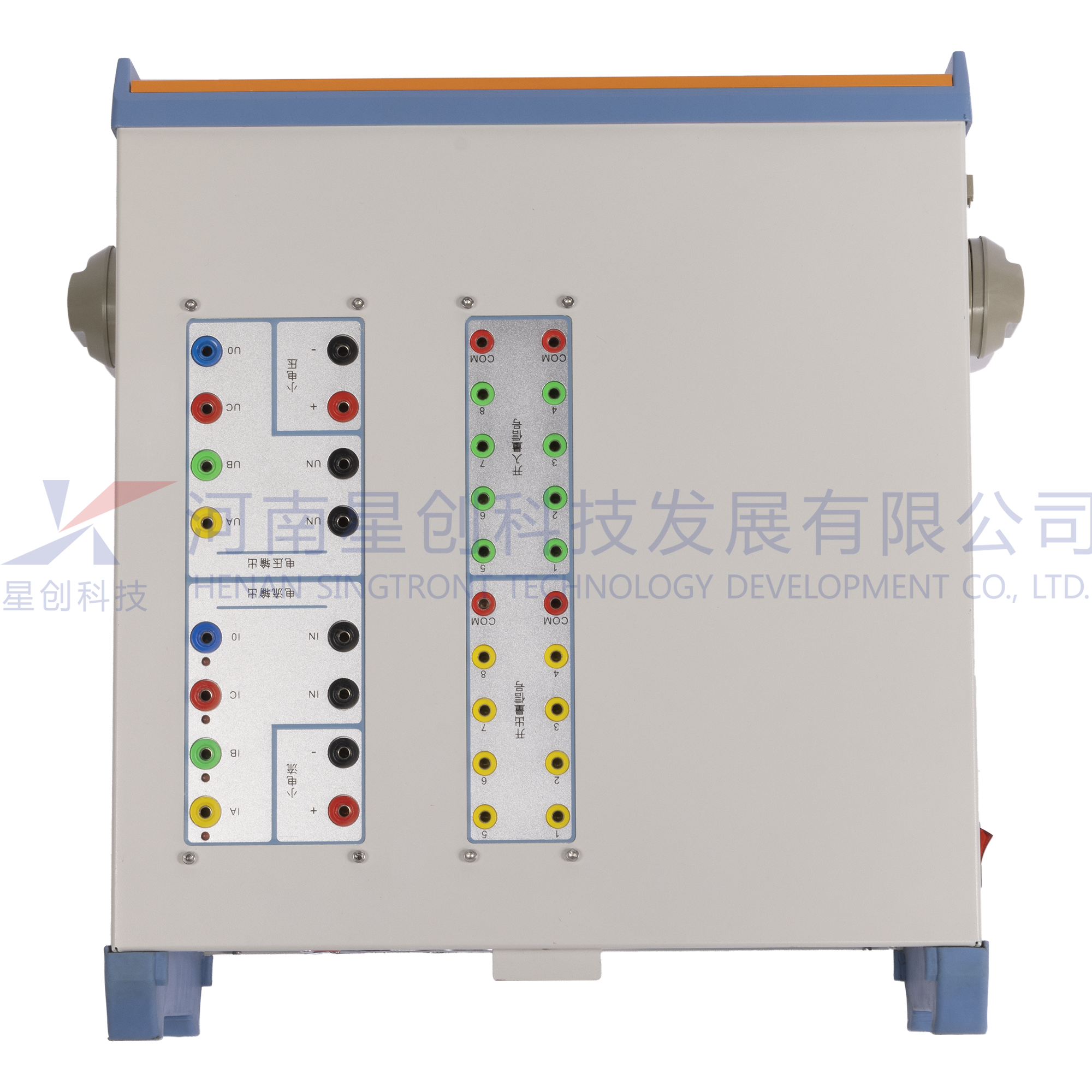

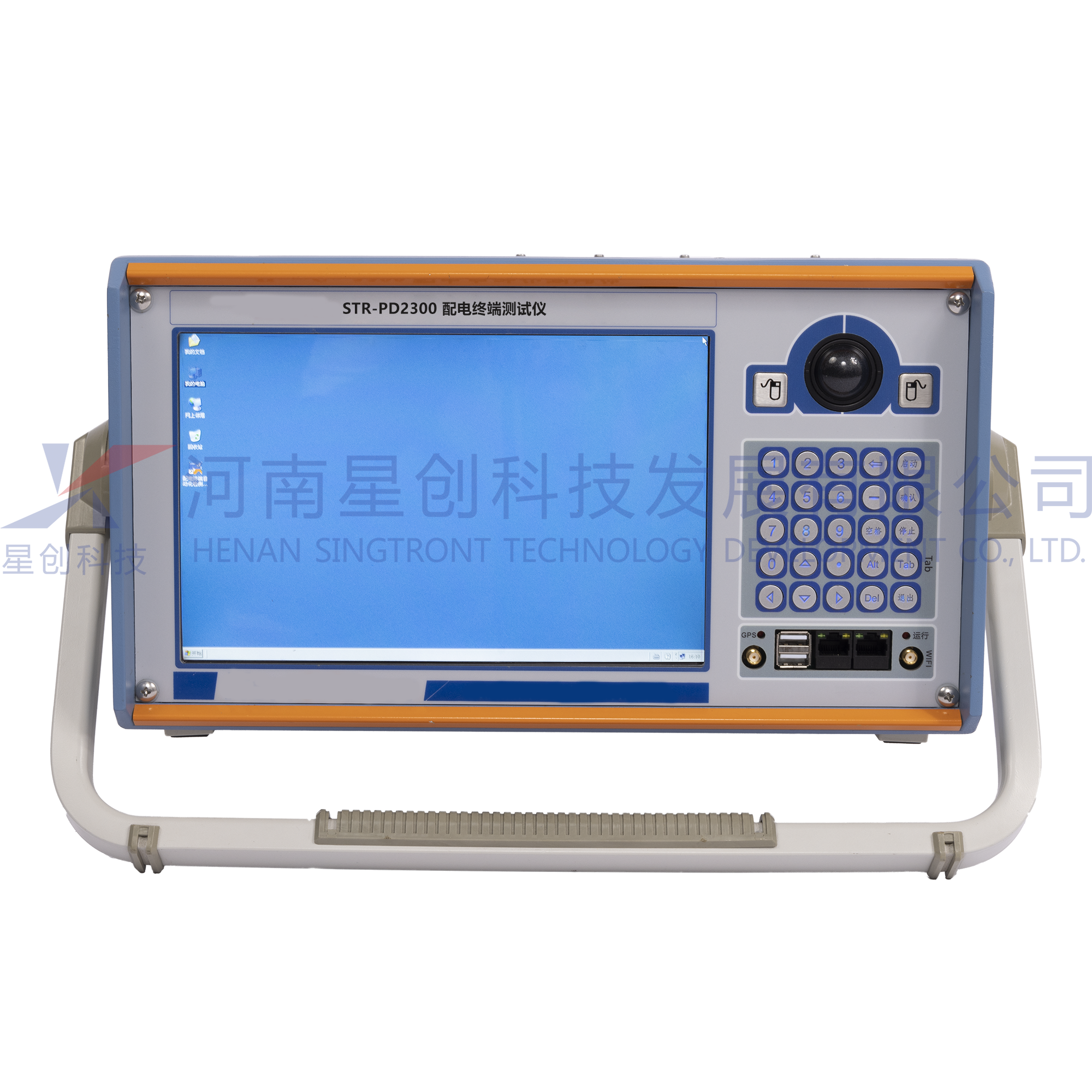

■  10.4寸超大Windows操作界面， 布局合理，操作方便

■  可外接PC操作

功能簡介

n 裝置具備8電壓8電流。電流輸出可達100A，可對故障指示器測試，具備手動和狀態序列功能，支持Comtrade文件故障回放。

n 設備輸出精度可達0.05%。自動讀取保護定值參數和壓板狀態，并支持修改定值和投退壓板操作。

n 自動完成遙測、遙信、遙控”及其響應時間等各項測試。

n 程序能夠全自動完成相過流、零序過流、零序過壓、低壓告警、過壓告警、重合閘等定值校驗。

n 電壓電流沖擊試驗,每路電流輸出可達100A。

n SOE分辨率及遙信抖動等測試。

n 內置GPS以及NTP/SNTP時鐘服務器。

n 支持國網101、104等主流規約，可進行規約測試。

n 軟件功能齊全，自動生成測試報告保存于測試儀。

n 檢測項目管理,支持建立檢測項目、配置檢測項目參數；

n 檢測任務管理,按照檢測流程新建測試任務以及對檢測任務進行配置，包括：配電終端檢測案例維護與升級、檢測人員維護、終端檢測流程管理；

n 配電終端案例管理,能進行檢測條目信息維護和分配等操作，實現檢測條目的新建、刪除以及對原有條目參數的更新和檢測平臺包含的試驗升級；

n 支持對全類型配電終端的自動化，支持不同廠家、不同額定參數的FTU、DTU、TTU檢測； 儀器抗干擾能力強，電磁兼容性能強。

技術參數

l 交流電流輸出

8路電流輸出幅值        8×100A/相  （選配）

電流輸出范圍：         0~100A

準確度            ±2.5mA（小于0.5A），0.05%RG（0.1A≤I≤30A）；0.1%RG（30A＜I≤100A）；

分辨率               1mA

電流長時間允許輸出值10A/相

輸出功率             200VA/相

l 交流電壓輸出

8路電壓輸出幅值       8×264V/相

電壓輸出范圍：         0~528V

準確度              ±2.5mV（≤2V）；

≤±0.1%RG（2~10V）；

≤±0.05%RG（10~264V）

分辨率                 1mV

最大輸出負載           每相180VA

l 相位/頻率

相位范圍      -360°~360°

相位準確度     ±0.1°

電壓電流頻率    0~1200Hz

頻率準確度     ＜1mHz（0~65Hz）；±2mHz（65~450Hz）;

            ＜5mHz（450~1200Hz）

分辨率       0.001Hz

l 開關量輸出

通道數       8組快速開出

類型        空接點，不分極性

            各開出量輸出不同步時間誤差：≤0.1ms

容量        250VDC/ 0.2A，250VAC/ 0.5A

l 開關量輸入

通道數       8路（電氣隔離）

開入特性      空接點或帶電位（自適應）

門檻特性      “0”：0~6V；“1”12~250V

時間分辨率     100uS

計時范圍      0.1mS~9999.999S

計時誤差      ±1mS

l 錄波電壓電流采樣

電壓采樣通道：   4路（0~264V）

電流采樣通道    4路（0~30A）

測量精度      ±0.5%

l 直流信號輸出

直流電壓幅值         0~60V

直流電壓測量精度       ±0.1%

直流電流幅值         4~20mA

直流電壓測量精度       ±0.02

l 通信接口

4G通信； WIFI通信； GPS對時

2組RS232、2組485接口，用于規約101通信

3個10/100MRJ45網口，用于規約104通信和聯機

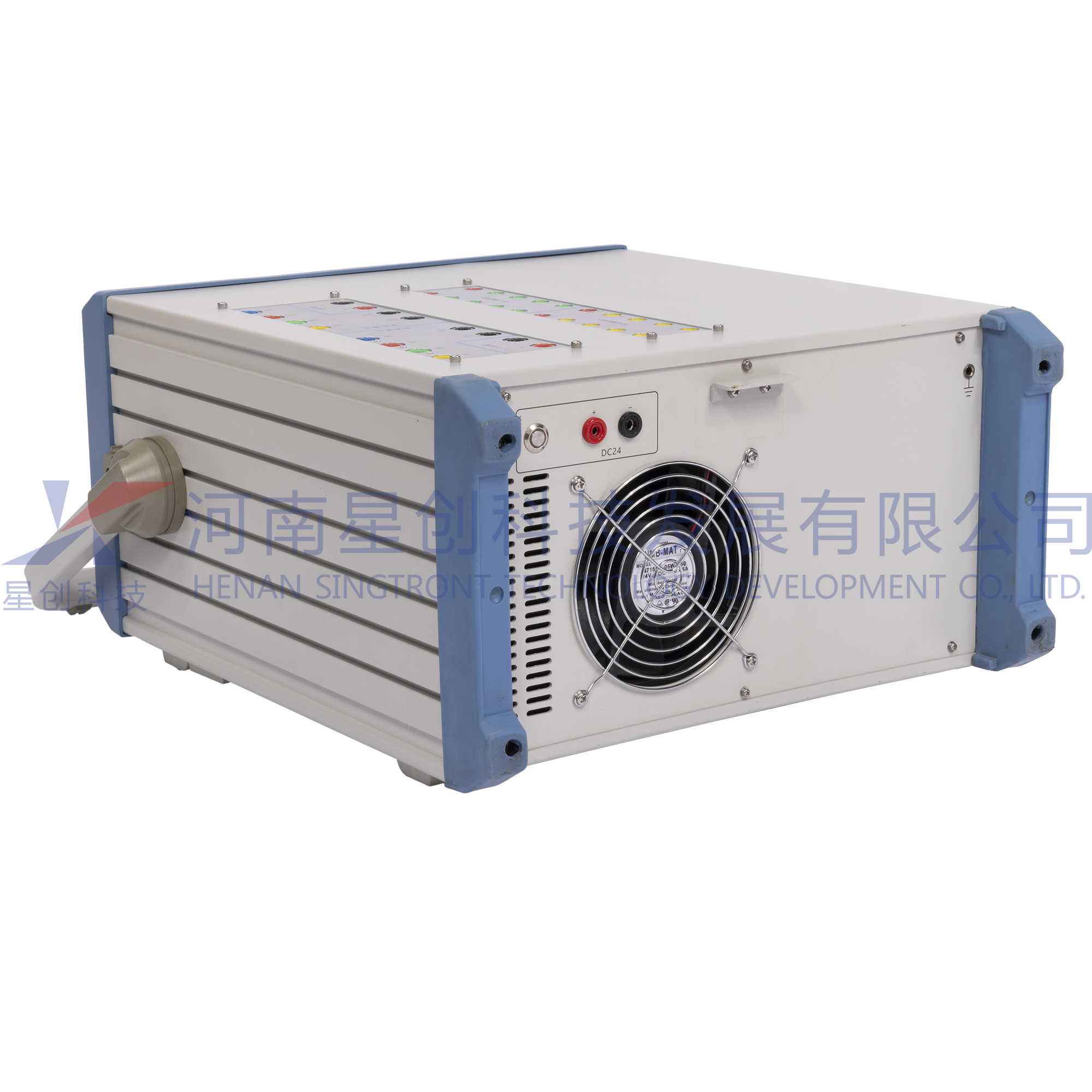

l 供電電源

額定電壓       220VAC

允許電壓       220V±10%

額定頻率       50Hz

最大電流       10A

l 規格

箱體        全鋁合金擠壓型材，電磁兼容機箱

尺寸        370×280×280mm3

重量        20Kg
