產品別稱：
三相電能表檢定裝置 電能表校驗臺 三相多功能電測量儀表檢定裝置 多功能電能表校驗裝置 三相多功能電能表校驗臺 多功能三相電能表檢定裝置 三相多功能標準裝置 三相儀表檢定裝置 智能電能表檢定裝置

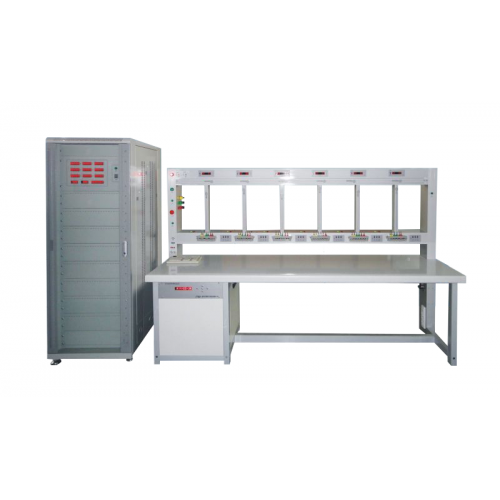

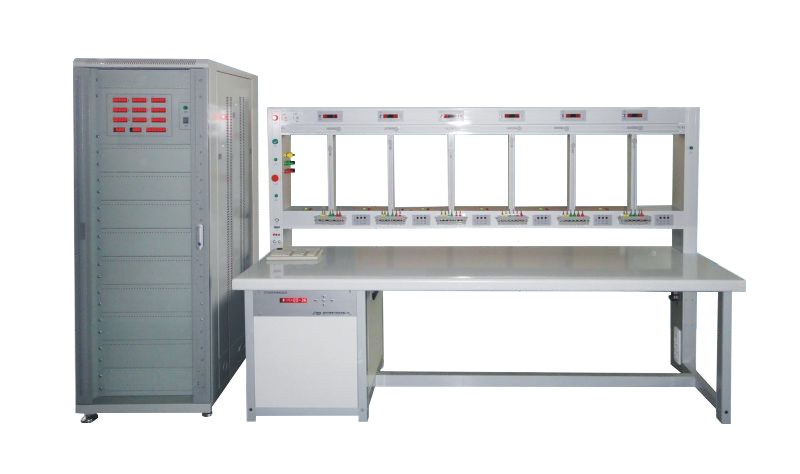

本產品采用計算機控制，配置專用計算機軟件，可對各種單、三相電能表、多功能電能表、預付費電能表、智能電表等電能表進行檢定，以及可對電能表檢定規程所規定各種檢定項目進行試驗，符合最新版國網智能表檢定規程，可有效滿足各級電力公司計量中心、電力試驗研究院所、各級計量檢測機構、電表生產企業，電力科研機構等對各種電能表進行試驗、檢定、考核、品質檢定等工作的開展。
產品按表位分6、12、24、48、96表位等多款產品；按結構分為主機表架組合型、主機表架一體型兩款產品；按準確度分0.02級、0.05級、0.1級。
產品功能特點：
1. 專用鋁型材掛表架及專用的網絡機柜，體現科技與現代的外觀造型；
2. 配備數字式多功能標準電能表，準確度高、長期穩定性好；
3. 可通過專用的操作鍵盤進行操作；
4. 可通過計算機控制，通過軟件實現手動或全自動檢表；
5. 計算機軟件提供預熱功能，可以在預熱過程中自動進行光電采樣器對光、電子脈沖接線、RS485通訊測試、秒脈沖接線測試等的接線判斷；
6. 可以同時檢定同種規格不同常數電能表；
7. 可自動捕捉機械表色斑，以減少啟動、潛動試驗的時間；
8. 設置了1mA、5mA、10mA、50mA四個小電流檔位用于起動試驗，最小電流可輸出0.1mA，準確度達到0.5%。
9. 可方便更換的嵌入式脈沖及通訊接口模塊，可同時接入四路有無功電能脈沖、時鐘脈沖、需量及時段投切脈沖，校驗過程中無需轉換接線；脈沖采樣接口能兼容光電脈沖、不同電平的電子脈沖等；
10. 可以按照檢定規程要求，對三相電能表的潛動、起動、四象限有無功電能誤差、標準偏差等檢定項目實行全自動檢定；
11. 內置GPS標準時鐘，支持廣播對時；
12. 可接收多功能電能表時鐘秒脈沖輸出，自動進行日計時誤差測試，支持后臺同步測試；
13. 通訊測試功能，完全滿足DL/T645-1997通信協議，自動偵測表地址；
14. 時段投切誤差測試；
15. 需量示值誤差測試功能；
16. 需量周期誤差測試功能；
17. 計度器組合誤差測試；
18. 校核計度器示數；
19. 電壓跌落和中斷試驗；
20. 電壓、電流緩升緩降試驗；
21. 多功能表內寄存器數據驗證功能；
22. 走字試驗，可采用三種方式校驗電能表常數：按脈沖數進行、按時間數進行、按起止電量進行；
23. 可以進行電壓影響、頻率影響、諧波影響、逆相序影響等影響量引起的改變量的測定；
24. 檢定方案和測試方案可編輯、拷貝、刪除、備份并設密碼權限保護；
25. 設有輸出電壓短路、電流開路聲光報警等保護功能；
26. 按規程要求自動計算起動試驗、潛動試驗時間及設置輸出電壓、電流，自動判定試驗結果；
27. 可集中翻轉光電采樣器，光電采樣器可三維調節；
28. 可設置和測量2-21次諧波；測量失真度，可以對輸出量進行諧波分析并繪制波形；
29. 自動進行數據記錄、修約、試驗結果判定、數據保存、數據庫自動備份；
30. 支持多種檢定記錄、報表、證書的打印，打印格式靈活多樣；
31. 支持條碼錄入電能表資產信息，自動進行條形碼內容解析，支持用戶自定義條碼信息；
32. 支持誤差曲線圖，用戶系統管理權限設置，誤差上下限設置，多種檢定方案設置；
33. 自檢功能，計算機軟件能夠讀出標準表測量數據，進行功率穩定度計算、對稱度測量、向量圖顯示、波形顯示及諧波分析失真度測量；
34. 有斷點再續功能，允許掛起某一表位的試驗，允許暫停和繼續當前試驗；
35. 軟件有營銷系統MIS接口，檢定數據可自動上傳到營銷系統之中；
36. 支持從MIS網數據庫或網絡服務器上讀取表資產信息、下載校驗方案、工作任務單；
37. 計算機軟件支持遠程維護。
| 功能項 | 參數 |
|---|---|
| 常規單、三相電能表校驗 | 有 |
| 多功能表及智能表校驗 | 有 |
| 諧波輸出試驗 | 2-21次 |
| 自動捕捉色斑功能 | 有 |
| 啟動試驗 | 有 |
| 潛動試驗 | 有 |
| 走字試驗 | 有 |
| S值試驗 | 有 |
| 時鐘校驗 | 有 |
| 對時功能 | 有 |
| 不同常數表同時校驗 | 有 |
| 日計時誤差試驗 | 有 |
| 時段切換誤差試驗 | 有 |
| 計度器組合誤差試驗 | 有 |
| 需量誤差試驗 | 有 |
| 需量周期誤差試驗 | 有 |
| 校核常數 | 有 |
| 裝置軟保護功能 | 有 |
| 隔離電流互感器 | 有 |
| 條形碼閱讀功能 | 有 |
| 光電頭集翻功能 | 有 |
| 裝置自檢功能 | 有 |
| 逆相序試驗 | 有 |
| 頻率影響試驗 | 有 |
| 24小時變差試驗 | 有 |
| 電壓跌落和中段試驗 | 有 |
| 通信功能試驗 | 有 |
| 支持誤差曲線功能 | 有 |
| MIS系統對接 | 有 |
| 遠程自動升級 | 有 |
| 微機操作軟件 | 有 |
| 檢定報告出具 | 有 |
| 裝置準確度 | 0.05級 |
| 校表數量 | 12 |
| 標準表準確度 | 0.02級 |
| 測量重復性 | 0.005 |
| 電壓檔位 | 60V、100V、220V、380V |
| 電流檔位 | 0.1A、0.5A、1.0A、2 .5A 、5A、10A、20A、50A、100A |
| 電壓輸出功率 | 240VA/相 |
| 電流輸出功率 | 360VA/相 |
| 電壓調節范圍 | 0~120%； 10%、1%、0.1%、0.01% |
| 電流調節范圍 | 0~120%； 10%、1%、0.1%、0.01% |
| 相位調節范圍 | 0.00°~359.99°；調節細度：10°、1°、0.1°、0.01° |
| 頻率調節范圍 | 45.00~65.00Hz；調節細度：10Hz、1Hz、0.1Hz、0.01Hz |
| 電壓準確度 | ±0.1%； 穩定度：優于±0.01%RG/1min |
| 電流準確度 | ±0.1% ； 穩定度：優于±0.01%RG/1min |
| 功率準確度 | ±0.1% |
| 功率因數準確度 | 分辨率：0.01； 準確度：0.1。 |
| 頻率準確度 | ±0.1% |
| 相位準確度 | ±0.1% |
| 波形失真度 | 1% |
| 功率穩定度 | 0.05% |
| 諧波準確度 | 諧波含量不超過40%，準確度：設置值的0.1%。 |
| 時鐘頻率測量準確度 | ±0.1ppm 0.01Hz～200k Hz |
| 時鐘晶振穩定度 | ≤5×10-8/ s |
| 時鐘日誤差準確度 | ≤10ms |
| 工作電源 | 220V±10%，50/60Hz |
| 規格 | 電源柜 600mm*800mm*1800mm 表架 1880mm*650mm*1900mm |
